Зажимы ответвительные

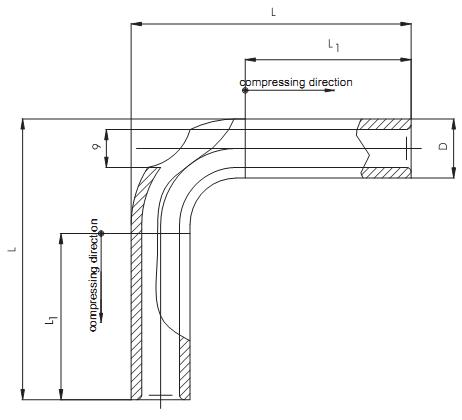

Зажимы ответвительные прессуемые типа ОА
Для ответвления от магистральных алюминиевых и сталеалюминиевых проводов при ошиновке открытых распределительных устройств.
Обозначение |
Диаметр проводов, мм |
Матрица опрессования |
Размеры, мм |
Масса, кг |
||||
D |
d min |
d max |
L |
L1 |
||||
ОА-10-1 |
4,5 | АШ-2А-7,8 | 10 | 5,0 | 5,75 | 95,0 | 60 | 0,022 |
ОА-16-1 |
5,1-5,6 | АШ-2А-9,5 | 12 | 6,0 | 6,75 | 97,0 | 0,036 | |
ОА-25-1 |
6,4-6,9 | АШ-2А-11,3 | 14 | 8,0 | 8,9 | 99,0 | 0,046 | |
ОА-35-1 |
7,5-8,4 | АШ-2А-13,0 | 16 | 9,0 | 9,9 | 101,0 | 0,060 | |
ОА-50-1 |
9,0-9,6 | АШ-2А-14,3 | 18 | 11,0 | 12,1 | 103,0 | 0,075 | |
ОА-70-1 |
10,7-12,3 | АШ-2А-16,5 | 20 | 13,0 | 14,1 | 115,0 | 70 | 0,097 |
ОА-95-1 |
13,5-14,0 | АШ-2А-18,2 | 22 | 15,0 | 16,1 | 117,0 | 0,110 | |
ОА-120-1 |
15,4-15,8 | АШ-2А-20,8 | 25 | 16,3 | 17,8 | 130,0 | 80 | 0,170 |
ОА-150-1 |
16,8-17,5 | АШ-23,4 | 28 | 18,0 | 19,1 | 133,0 | 0,230 | |
ОА-185-1 |
18,8-20,0 | АШ-26,0 | 32 | 20,3 | 21,8 | 152,0 | 90 | 0,320 |
ОА-240-1 |
21,6-22,4 | АШ-30,3 | 36 | 23,3 | 24,8 | 166,0 | 100 | 0,435 |
ОА-300-1 |
24,0-25,6 | А-40,5 | 47 | 27,0 | 28,3 | 184,5 | 1,000 | |
ОА-400-1 |
27,3-30,6 | А-45 | 52 | 31,5 | 33,1 | 209,0 | 120 | 1,300 |
ОА-600-1 |
31,5-33,2 | А-51 | 58 | 34,5 | 36,1 | 245,0 | 140 | 1,890 |
Зажимы ответвительные прессуемые типа ОА-120. ОА -120-600Т-2 имеют термодинамическое покрытие контактной поверхности
Обозначение |
Диаметр проводов, мм |
Матрица опрессования |
Размеры, мм |
Масса, кг |
||||||
A |
D |
d |
L |
L1 |
H |
S |
||||
ОА-120-2 |
15,4-5,8 | МШ-2А-20,8 | 40 | 25 | 16,5 | 130 | 80 | 150 | 9 | 0,37 |
ОА-150-2 |
16,8-17,5 | МШ-23,4 | 28 | 18,0 | 133 | 155 | 11 | 0,42 | ||
ОА-185-2 |
18,8-20,0 | МШ-26,0 | 32 | 20,5 | 152 | 90 | 170 | 0,51 | ||
ОА-240-2 |
21,6-22,4 | МШ-30,3 | 60 | 36 | 23,5 | 166 | 100 | 175 | 0,69 | |
ОА-300-2 |
24,0-25,6 | А-40,5 | 47 | 27,0 | 184,5 | 195 | 13 | 1,25 | ||
ОА-400-2 |
27,3-30,6 | А-45 | 52 | 32,0 | 209 | 120 | 205 | 1,55 | ||
ОА-600-2 |
31,5 | А-51 | 58 | 34,5 | 245 | 140 | 225 | 15 | 2,14 |
Зажимы ответвительные прессуемые типа ОМ Для ответвления от магистральных медных проводов при ошиновке открытых распределительных устройств.
Обозначение |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Размеры, мм |
Масса, кг |
||||
B |
D |
d |
L |
L1 |
||||
ОМ-35-1 |
М35 | А-13 | 13 | 16 | 10 | 101 | 60 | 0,168 |
ОМ-50-1 |
М50 | С-15 | 15 | 18 | 11 | 103 | 0,225 | |
ОМ-70-1 |
М70 | С-17 | 17 | 20 | 12 | 115 | 70 | 0,321 |
ОМ-95-1 |
М95 | С-19 | 19 | 23 | 14 | 118 | 0,42 | |
ОМ-120-1 |
М120 | С-21 | 21 | 26 | 16 | 131 | 80 | 0,573 |
ОМ-150-1 |
М150 | С-23 | 23 | 28 | 18 | 133 | 0,630 | |
ОМ-185-1 |
М185 | С-26 | 26 | 30 | 20 | 150 | 90 | 0,81 |
ОМ-240-1 |
М240 | С-29 | 29 | 34 | 22 | 164 | 100 | 1,184 |
ОМ-300-1 |
М300 | С-31,5 | 31 | 36 | 24 | 166 | 1,275 | |
ОМ-400-1 |
М400 | С-36 | 36 | 42 | 28 | 202 | 120 | 2,160 |
Обозначение |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Размеры, мм |
Масса, кг |
|||||||
B |
B1 |
D |
d |
L |
L1 |
H |
S |
||||
ОМ-30-2 |
М35 | А-13 | 13 | 30 | 16 | 10 | 101 | 60 | 125 | 4 | 0,38 |
ОМ-50-2 |
М50 | С-15 | 15 | 40 | 18 | 11 | 103 | 130 | 0,45 | ||
ОМ-70-2 |
М70 | С-17 | 17 | 20 | 12 | 115 | 70 | 135 | 0,54 | ||
ОМ-95-2 |
М95 | С-19 | 19 | 23 | 14 | 118 | 140 | 5 | 0,60 | ||
ОМ-120-2 |
М120 | С-21 | 21 | 26 | 16 | 131 | 80 | 145 | 0,80 | ||
ОМ-150-2 |
М150 | С-23 | 23 | 28 | 18 | 133 | 150 | 0,78 | |||
ОМ-185-2 |
М185 | С-26 | 26 | 30 | 20 | 150 | 90 | 155 | 0,98 | ||
ОМ-240-2 |
М240 | С-29 | 29 | 60 | 34 | 22 | 164 | 100 | 160 | 8 | 1,32 |
ОМ-300-2 |
М300 | С-31,5 | 31 | 36 | 24 | 166 | 165 | 1,54 | |||
ОМ-400-2 |
М400 | С-36 | 36 | 42 | 28 | 202 | 120 | 190 | 2,31 |

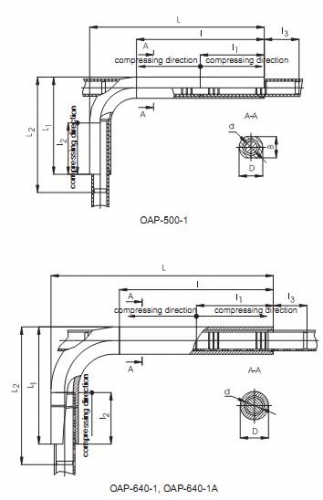

Зажимы ответвительные прессуемые типа ОАП Для ответвления от магистральных полых алюминиевых проводов при ошиновке открытых распределительных устройств.
Обозначение |
Марка провода по ТУ 16-505-397-72 |
Матрица опрессов. |
Размеры, мм |
Масса, кг |
|||||||||
B |
D |
d |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
||||
ОАП-500-1 |
ПА500 | А059 | 58 | 65 | 47 | 478 | 265 | 315 | 350 | 175 | 140 | 95 | 5,19 |
ОАП-500-2 |
260 | - | 4,6 | ||||||||||
3ОАП-500-1 |
- | - | - | 140 | - | - | - | 9,87 | |||||
ОАП-640-1 |
ПА640 | МШ-70 | - | 80 | 60 | 650 | 392 | 452 | 450 | 225 | 200 | 100 | 11,45 |
ОАП-640-1А |
580 | 375 | 425 | 400 | 200 | 125 | 8,95 | ||||||
ОАП-640-2 |
610 | 390 | - | 410 | 205 | - | 120 | 10,57 | |||||
ОАП-640-2А |
580 | 390 | - | 400 | 200 | - | 120 | 10,37 |
Зажимы разъемные ответвительные прессуемые типа РОА Для ответвления от магистрального провода без его разрезания, а также для ответвления от системы на подстанциях со смонтированной ошиновкой.
Обозначение |
Интервал диаметров проводов по ГОСТ 839-80, мм |
Матрица опрессования |
Размеры, мм |
Масса, кг |
|||||
B |
D |
d |
L |
l |
l1 |
||||
РОА-185-1 |
18,8-20,0 | АШ-27,0 | 29,75 | 32 | 20,5 | 242 | 180 | 90 | 0,54 |
РОА-240-1 |
21,6-22,4 | АШ-31,2 | 35 | 36 | 23,5 | 266 | 200 | 100 | 0,67 |
РОА-300-1 |
24,0-25,6 | АШ-39,8 или А-40,5 | 39,5 | 47 | 27 | 364,5 | 280 | 100 | 1,43 |
РОА-400-1 |
27,3-33,6 | АШ-43,3 или А-45 | 44 | 52 | 32 | 379 | 280 | 120 | 1,82 |
РОА-500-1 |
37,5 | АШ-65 | 75 | 75 | 39,5 | 430 | 280 | 140 | 4,9 |
Зажимы ответвительные прессуемые типа АОА Для выполнения ответвлений в пролетах ОРУ подстанций проводами ПА500.
Обозначение |
Матрица опрессования |
Размеры, мм |
Масса, кг |
||
B |
D |
d |
|||
АОА-3/2 |
А-59 | 58 | 65 | 47 | 18,56 |
АОА-3/3 |
19,71 | ||||
АОА-4/3-1 |
26,20 |
