Atšakojimo gnybtai
-max-500x500.JPG)
Atšakojimo gnybtai OA
Tipas |
Išmatavimai, mm |
Presavimo matrica |
Išmatavimai, mm |
Svoris, kg |
||||
D |
d min |
d max |
L |
L1 |
||||
OA-10-1 |
4,5 | ASH-2?-7,8 | 10 | 5,0 | 5,75 | 95,0 | 60 | 0,022 |
OA-16-1 |
5,1-5,6 | ASH-2?-9,5 | 12 | 6,0 | 6,75 | 97,0 | 0,036 | |
OA-25-1 |
6,4-6,9 | ASH-2?-11,3 | 14 | 8,0 | 8,9 | 99,0 | 0,046 | |
OA-35-1 |
7,5-8,4 | ASH-2?-13,0 | 16 | 9,0 | 9,9 | 101,0 | 0,060 | |
OA-50-1 |
9,0-9,6 | ASH-2?-14,3 | 18 | 11,0 | 12,1 | 103,0 | 0,075 | |
OA-70-1 |
10,7-12,3 | ASH-2?-16,5 | 20 | 13,0 | 14,1 | 115,0 | 70 | 0,097 |
OA-95-1 |
13,5-14,0 | ASH-2?-18,2 | 22 | 15,0 | 16,1 | 117,0 | 0,110 | |
OA-120-1 |
15,4-15,8 | ASH-2?-20,8 | 25 | 16,3 | 17,8 | 130,0 | 80 | 0,170 |
OA-150-1 |
16,8-17,5 | ASH-23,4 | 28 | 18,0 | 19,1 | 133,0 | 0,230 | |
OA-185-1 |
18,8-20,0 | ASH-26,0 | 32 | 20,3 | 21,8 | 152,0 | 90 | 0,320 |
OA-240-1 |
21,6-22,4 | ASH-30,3 | 36 | 23,3 | 24,8 | 166,0 | 100 | 0,435 |
OA-300-1 |
24,0-25,6 | A-40,5 | 47 | 27,0 | 28,3 | 184,5 | 1,000 | |
OA-400-1 |
27,3-30,6 | A-45 | 52 | 31,5 | 33,1 | 209,0 | 120 | 1,300 |
OA-600-1 |
31,5-33,2 | A-51 | 58 | 34,5 | 36,1 | 245,0 | 140 | 1,890 |

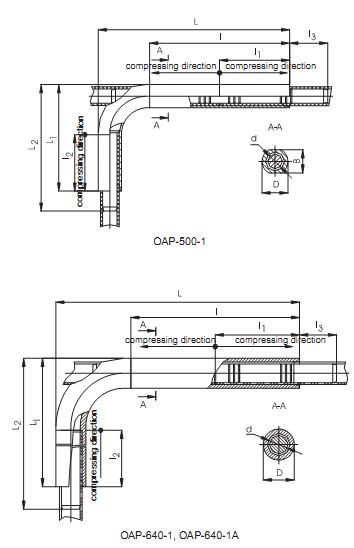

Atšakojimo gnybtai OAP
Tipas |
Laidai ТU 16-505-397-72 |
Presavimo matrica |
Išmatavimai, mm |
Svoris, kg |
|||||||||
B |
D |
d |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
||||
OAP-500-1 |
PA500 | A059 | 58 | 65 | 47 | 478 | 265 | 315 | 350 | 175 | 140 | 95 | 5,19 |
OAP-500-2 |
260 | - | 4,6 | ||||||||||
ZOAP-500-1 |
- | - | - | 140 | - | - | - | 9,87 | |||||
OAP-640-1 |
PA640 | MSH-70 | - | 80 | 60 | 650 | 392 | 452 | 450 | 225 | 200 | 100 | 11,45 |
OAP-640-1? |
580 | 375 | 425 | 400 | 200 | 125 | 8,95 | ||||||
OAP-640-2 |
610 | 390 | - | 410 | 205 | - | 120 | 10,57 | |||||
OAP-640-2? |
580 | 390 | - | 400 | 200 | - | 120 | 10,37 | |||||
